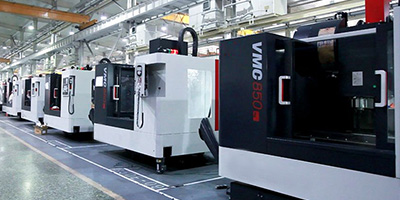

VMC-mu系列立式加工中心
機床主要技術參數及精度
|
名稱 |
規格 |
單位 |
||||||
|
VMC650E |
VMC850E |
VMC1000E |
|
|||||
|
工作臺 |
工作臺尺寸 |
900×420 |
1000×500 |
1150×500 |
mm |
|||
|
允許最大荷重 |
600 |
600 |
600 |
kg |
||||
|
T形槽尺寸 |
18×3 |
18×5 |
18×5 |
mm×個 |
||||
|
加工 |
工作臺最大行程- X軸 |
650 |
850 |
1000 |
mm |
|||
|
滑座最大行程- Y軸 |
400 |
500 |
500 |
mm |
||||
|
主軸最大行程 - Z軸 |
500 |
540 |
540 |
mm |
||||
|
主軸端面至 |
最大 |
630 |
660 |
660 |
mm |
|||
|
最小 |
130 |
120 |
120 |
mm |
||||
|
主軸中心到Z軸導軌面距離 |
494 |
570 |
570 |
mm |
||||
|
主軸 |
錐孔 (7:24) |
BT 40 |
|
|||||
|
轉數范圍 |
50～8000 |
r/min |
||||||
|
最大輸出扭矩 |
35.8 |
N.m |
||||||
|
主軸電機功率 |
7.5/11 |
kw |
||||||
|
傳動方式 |
同步齒型帶 |
|
||||||
|
刀柄型號 |
MAS 403 BT40 |
|
||||||
|
拉釘型號 |
MAS 403 40BT-Ⅰ |
|
||||||
|
拉刀機構 |
45度四瓣拉爪 |
|
||||||
|
進給 |
快速移動 |
X軸 |
32 |
m/min |
||||
|
Y軸 |
32 |
|||||||
|
Z軸 |
30 |
|||||||
|
進給速度 |
1-20000 |
mm/min |
||||||
|
刀庫 |
刀庫形式 |
機械手 |
|
|||||
|
刀庫容量 |
24 |
把 |
||||||
|
換刀時間 |
2.5 |
s |
||||||
|
最大刀盤直徑 |
滿刀 |
φ80 |
mm |
|||||
|
相鄰空刀 |
φ125 |
mm |
||||||
|
選刀方式 |
雙向就近選刀 |
|
||||||
|
最大刀具長度 |
220 |
250 |
mm |
|||||
|
最大刀具重量 |
7 |
kg |
||||||
|
定位精度 |
精度檢測標準 |
JISB6336-4：2000/ GB/T18400.4-2010 |
|
|||||
|
X 軸 |
0.020 |
mm |
||||||
|
Y軸 |
0.015 |
mm |
||||||
|
Z軸 |
0.015 |
mm |
||||||
|
重復定位精度 |
X 軸 |
0.012 |
mm |
|||||
|
Y軸 |
0.010 |
mm |
||||||
|
Z軸 |
0.010 |
mm |
||||||
|
機床尺寸（長×寬·×高） |
2563X2400X2566 |
2786×2200×2622 |
mm |
|||||
|
機床重量 |
4500 |
5800 |
6000 |
kg |
||||
|
*電氣總?cè)萘浚?biāo)準配置） |
18 |
18 |
18 |
KVA |
||||
機床重量僅供參考，最終重量以機床裝箱單為準。
